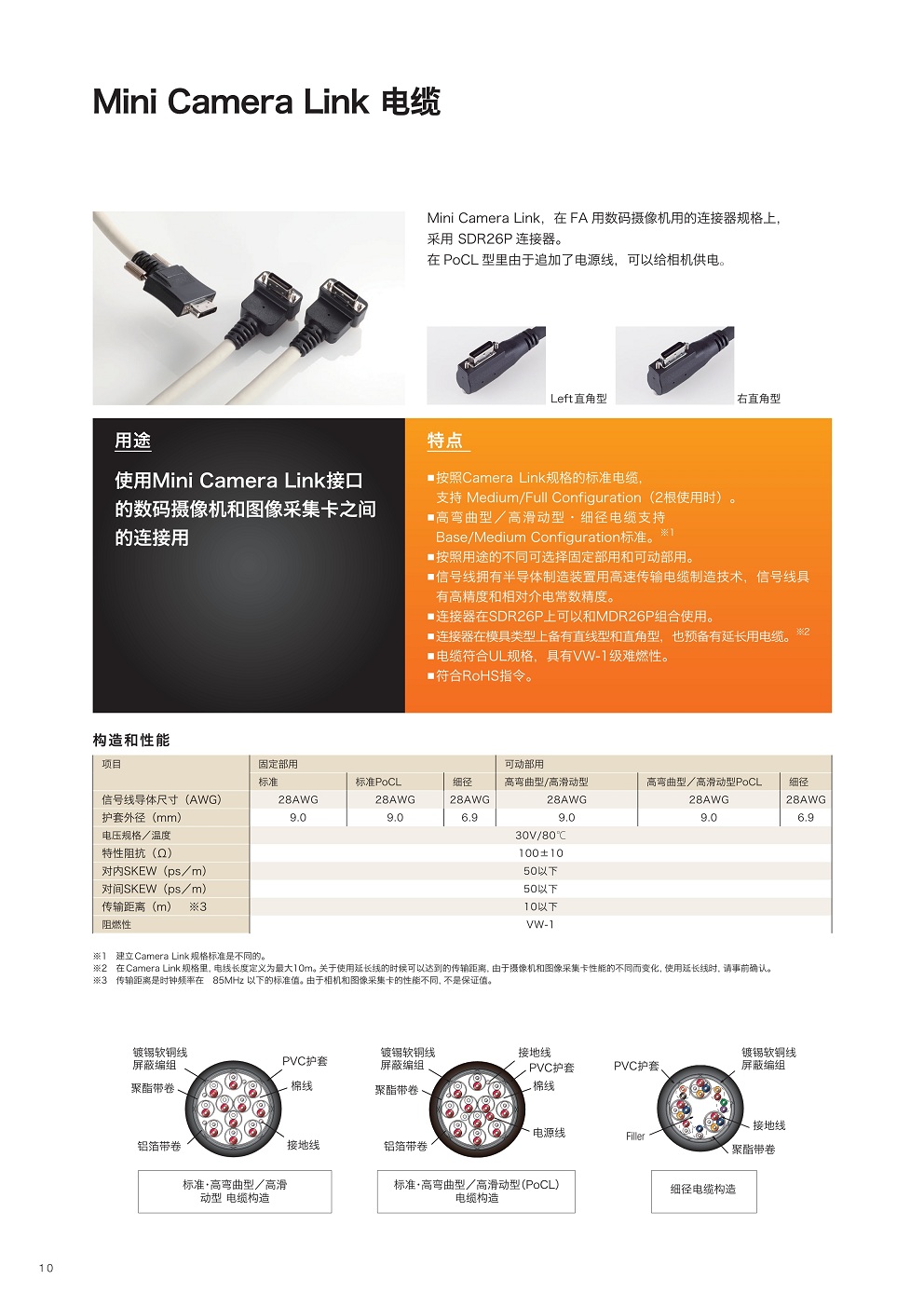

Hewtech Mini Camera Link電纜
Mini Camera Link,在 FA 用數碼攝像機用的連接器規格上,采用 SDR26P 連接器。
在 PoCL 型里由于追加了電源線,可以給相機供電。
特點
■按照Camera Link規格的標準電纜,支持 Medium/Full Configuration(2根使用時)。
■高彎曲型/高滑動型?細徑電纜支持Base/Medium Configuration標準?!?
■按照用途的不同可選擇固定部用和可動部用。
■信號線擁有半導體制造裝置用高速傳輸電纜制造技術,信號線具有高精度和相對介電常數精度。
■連接器在SDR26P上可以和MDR26P組合使用。 ※2

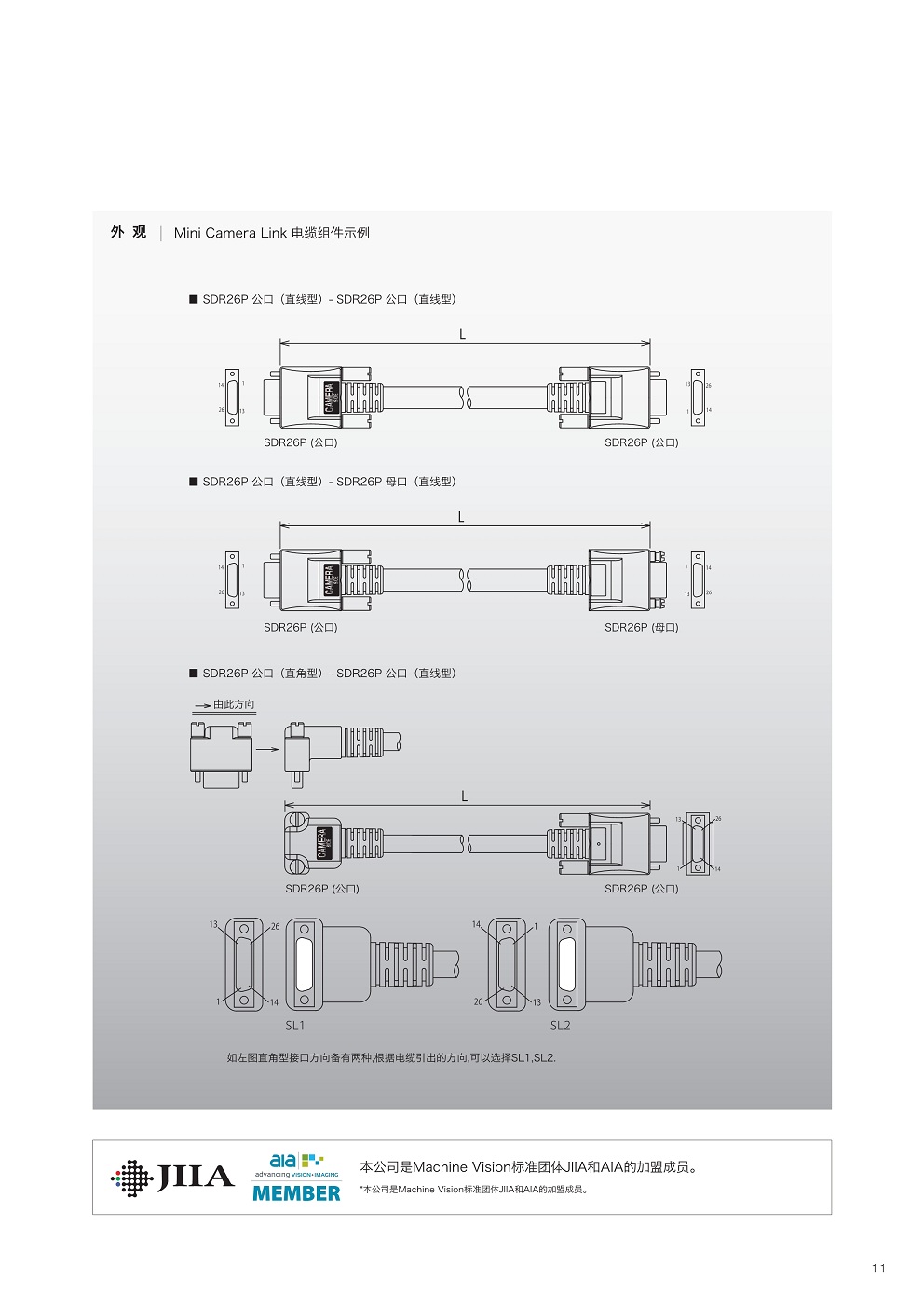

■連接器在模具類型上備有直線型和直角型,也預備有延長用電纜。
■電纜符合UL規格,具有VW-1級難燃性。
■符合RoHS指令。
構造和性能
項目 固定部用 可動部用
標準 標準PoCL 細徑 高彎曲型/高滑動型 高彎曲型/高滑動型PoCL 細徑
信號線導體尺寸(AWG) 28AWG 28AWG 28AWG 28AWG 28AWG 28AWG
護套外徑 9.0 9.0 6.9 9.0 9.0 6.9
電壓規格/溫度 30V/80℃
特性阻抗(Ω) 100±10
對內SKEW(ps/m) 50以下
對間SKEW(ps/m) 50以下
傳輸距離 ※3 10以下
阻燃性 VW-1
