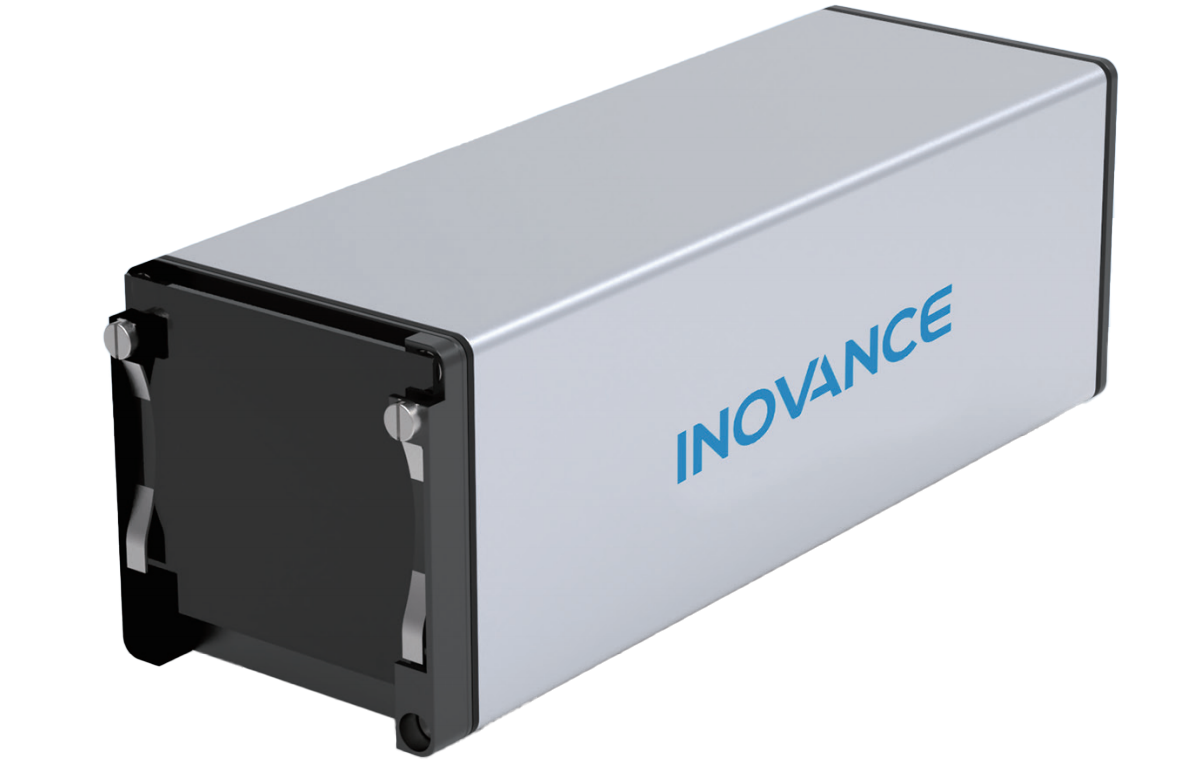

納秒門控相機是一款基于激光選通門控成像技術的創新產品，該設備專為工業焊接以及高溫成像過程而設計，實現對工業焊接以及高溫成像中目標的實時監測和精確分析。
利用激光選通門控成像技術，納秒門控相機能夠提供卓越的焊接和高溫成像實時監測以及解決方案，同時在強逆光條件下保持高對比度成像。
特點
高溫輻射成像
能夠抑制高溫輻射環境，實現目標的在線巡檢
強逆光抑制
具備卓越的逆光抑制功能，能夠確保焊接過程和高溫環境下的目標保持清晰可見
支持二次開發
成熟的開發套件，支持全功能二次開發
納秒門控
25幅/秒實時成像，配合納秒級高速快門，提供更清晰的圖像
應用展示

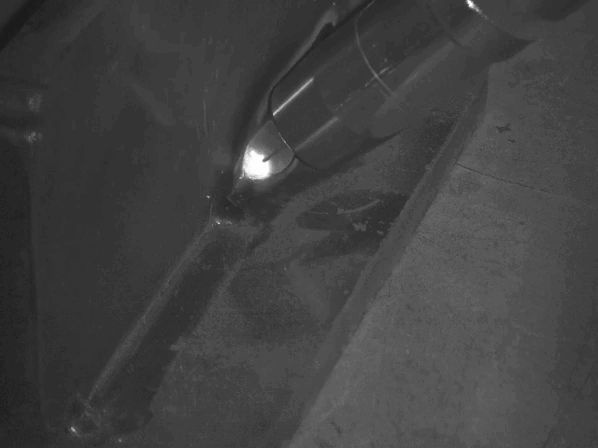

氬弧焊
1.拍攝熔池、電弧圖像用于人工監控
2.視覺檢測熔池軌跡是否偏離焊縫
3.視覺檢測電極到工件距離是否在起弧范圍內

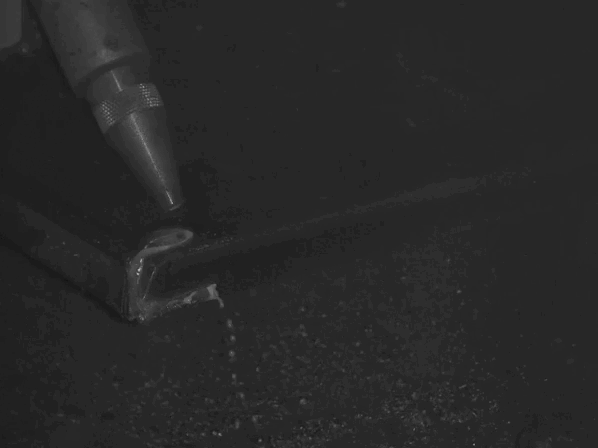

等離子切割
1.拍攝等離子弧圖像用于人工監控
2.監控切割軌跡位置

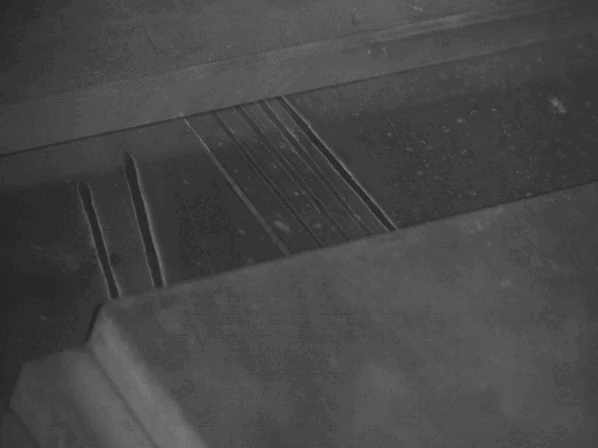

等離子氣刨
1.拍攝等離子弧圖像用于人工監控
2.監控切割軌跡位置

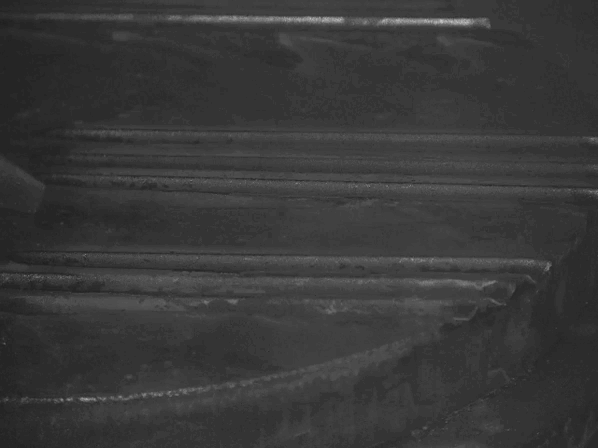

火焰切割
1.拍攝火焰切割圖像用于人工監控

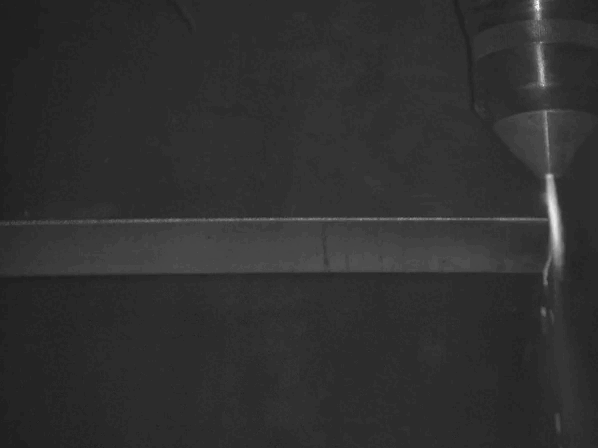

激光焊
1.觀測熔池
2.監測熔池軌跡是否偏離焊縫
燃煤能源發電
工業焊接
核能發電工業
單晶生長工藝
鋼鐵冶煉
高溫半導體材料
金屬冶金
技術參數
|
參數名稱 |
技術指標 |
|
分辨率 |
1920×1080 |
|
安裝距離 |
150 mm ~ 600 mm(可定制) |
|
材料 |
精鑄鋁合金 |
|
調焦 |
電動調焦 |
|
最大功率 |
5 W (20°C) |
|
尺寸大小 |
150mm×50mm×50mm |
|
像元尺寸 |
4.5um×4.5um |
|
冷卻方式 |
水冷 |
|
環境溫度 |
0 ~ 60 °C |

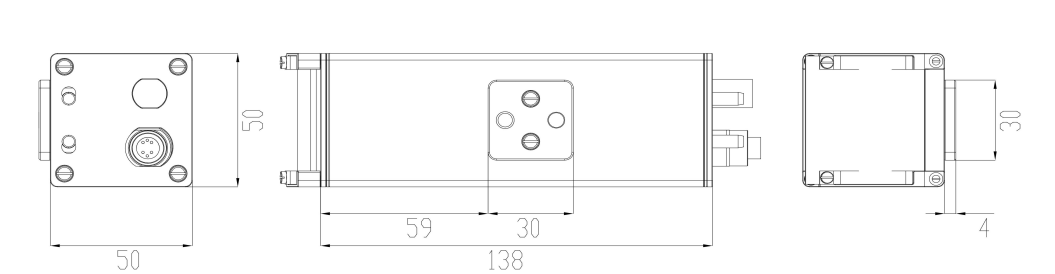

外觀尺寸圖
